Условие

Условие — это ветвление внутри сценария. Настраивается с помощью компонента «Шлюз ИЛИ» и задания условий на выходящие соединительные линии.

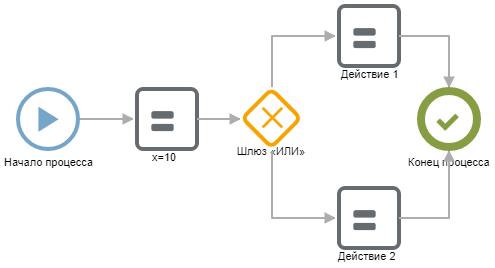

Сценарий

Описание сценария

  1. Компонент «x=10»

    В компоненте присвоения мы присваиваем переменной x значение 10.

  2. Условное ветвление

    Условное ветвление сценария задает компонент «Шлюз ИЛИ». Этот компонент может иметь несколько выходов. В зависимости от условий сценарий продолжит свою работу по одной из линий.

  3. Условия на линиях

    Условия задаются на выходных линиях.

Синтаксис условий соответствует синтаксису Javascript. Выражение должно вернуть true или false или их эквивалент. Условие может быть составным из нескольких подусловий.

Примеры:

values[7].indexOf("2")>=0
(a > 10 && b < 3) || !has_x

Шлюз «Или»

Условное ветвление сценария задает компонент «Шлюз ИЛИ». Этот компонент может иметь несколько выходов. В зависимости от условий сценарий продолжит свою работу по одной из линий.

Условия задаются на выходных линиях:

Синтаксис условий соответствует синтаксису Javascript. Выражение должно вернуть true или false или их эквивалент. Условие может быть составным из нескольких подусловий. Примеры:

  • i<count

  • summ > 0

  • values[3].length

  • values[7].indexOf("2")>=0

  • (a > 10 && b < 3) || ! has_x

Возможные ошибки

Все выходные линии из шлюза обязаны иметь условия. Если условие не задано, сценарий не будет исполнен и вернет ошибку:

bpmn:ExclusiveGateway <ExclusiveGateway_...> diverging flow (bpmn:SequenceFlow <SequenceFlow_...>) has no condition

Чтобы найти линию с незаданным условием в сценарии, нажмите Ctrl+F. В появившемся поисковом поле введите название линии:SequenceFlow_....
